外墻保溫維修開(kāi)裂，是最常見(jiàn)的外墻保溫維修項目，外墻保溫開(kāi)裂原因有很多，又時(shí)常發(fā)生，如果不能及時(shí)修復，就會(huì )造成外墻滲漏水，及外墻保溫脫落等現象，所以一旦發(fā)現外墻保溫開(kāi)裂就要及時(shí)進(jìn)行修復，導致外墻保溫開(kāi)裂的原因有哪些呢？
一、分析外墻保溫開(kāi)裂的現狀
大模外置外保溫系統是指施工時(shí)將保溫板放置于模板內側，與混凝土墻一體澆筑形成的外保溫系統，它適用于采用現澆混凝土墻的高層建筑。按照抹灰厚度可分為薄抹灰的無(wú)網(wǎng)現澆系統和厚抹灰的有網(wǎng)現澆系統。
此類(lèi)外墻保溫維修做法的優(yōu)點(diǎn)是保溫板與基層粘結牢靠，無(wú)空腔，對抵抗高層建筑負風(fēng)壓影響非常有效。但是在實(shí)際應用中，其存在很多缺陷和不足：
1 容易產(chǎn)生龜裂
現澆混凝土外墻外保溫系統采用的厚抹灰。一般需要做10-25mm厚的找平層，找平材料容易發(fā)生龜裂。
找平層、抗裂層、涂料層界面多，任何一層附著(zhù)不夠或收縮差距大（不協(xié)同）易空鼓、龜裂。保溫層與保護層導熱系數差距太大易龜裂。
2 保溫板縫開(kāi)裂隱患
2.1 保溫板一般寬度為1.2m，高度與層高一致，應力累積效應大，水平保溫板，板縫之間易開(kāi)裂。
2.2澆筑墻體時(shí)，水泥砂漿容易灌入保溫板縫處產(chǎn)生“碰頭灰”，從而形成不同材料界面，受熱時(shí)變形導致板縫開(kāi)裂。
2.3部分墻體為后砌填充墻，需要手工后貼砌保溫板，與澆筑成型的墻體形成了不同材料界面，易產(chǎn)生開(kāi)裂。
3 滲水開(kāi)裂隱患
3.1墻體整體澆筑時(shí)，固定模板的夾具是內外貫通的，盡管拆模后會(huì )封堵，但如果墻面發(fā)生沉降開(kāi)裂，則貫通孔就會(huì )隨著(zhù)開(kāi)裂，引起孔洞滲水。
3.2窗臺部位填充墻處本身就存在不同材料界面，容易開(kāi)裂，如果做成“外高內低型”窗臺，極容易發(fā)生滲水導致開(kāi)裂。
二、解決外墻保溫開(kāi)裂的措施
1.從材料選擇方面的措施
1.1找平材料的選擇
對于現澆混凝土外墻外保溫系統（有網(wǎng)現澆系統）需要找平層，一般采用聚合物水泥砂漿，如果聚合物水泥砂漿柔性不夠，容易開(kāi)裂。因此建議選擇導熱系數較小、有一定韌性的找平砂漿材料，能夠有效防止保溫開(kāi)裂。
1.2抹面層的選材：抹面層的選擇是最關(guān)鍵的，研究發(fā)現解決外保溫系統開(kāi)裂問(wèn)題，抹面層的選擇至關(guān)重要。
1.2（1）選擇密度小，導熱系數小于0.15W/(m.K)的抹面砂漿材料，以降低抹面的溫度差，提高抹面與保溫層的相容性。
1.2（2）選擇柔韌性小于50mm或動(dòng)態(tài)抗開(kāi)裂性0.08mm以上的抹面砂漿，確保材料的柔性。盡管壓折比也能在一定程度上表征材料柔性，但壓折比小的材料其柔性不一定適合外保溫系統。
1.2（3）應注重抹面砂漿與網(wǎng)的結合能力，只有二者結合的好，才能充分發(fā)揮抹面層的抗裂作用。下表為天補經(jīng)研究建議的抹面層（抹面砂漿和網(wǎng)）整體性能指標。
檢驗項目名稱(chēng)及單位 技術(shù)指標
斷裂拉伸強度，KN/m ≥15.0
斷裂位移，mm/m ≥15.0
2. 從外墻保溫施工工藝方面解決保溫開(kāi)裂的措施

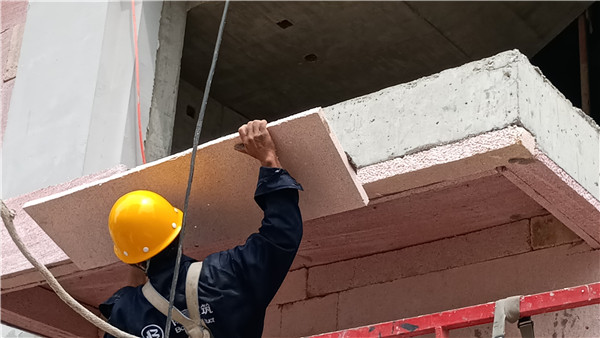

2.1大模外置外保溫系統保溫板與板之間的接縫，應在大面抹灰之前，采用抹面砂漿粘貼配套性網(wǎng)格布預處理，提高系統抗裂性。
2.2找平層施工時(shí)，應根據平整度情況采取多遍施工，一次找平最大厚度處不宜超過(guò)15mm，同時(shí)待上層干燥后在進(jìn)行下一道找平施工。
2.3應對墻面進(jìn)行分格設計，避免應力集中，形成應力釋放點(diǎn)。
2.4找平材料上墻后應充分干燥，建議養護14d后進(jìn)行抹面砂漿施工。
2.5網(wǎng)格布建議位于抹面層外側1/2-1/3處，以發(fā)揮抹面層最大的抗裂效果。
以上為外墻保溫開(kāi)裂的原因和處理方法，如需技術(shù)支持請聯(lián)系博贏(yíng)建筑
北京博贏(yíng)建筑專(zhuān)注于建筑外墻裝飾裝修，是一家為客戶(hù)提供外墻設計、采購、施工一站式解決方案的公司。公司為別墅、會(huì )所、住宅樓、寫(xiě)字樓，和其他一些大型建筑的外墻，提供整體設計、施工服務(wù)；同時(shí)提供外墻保溫施工方案、外墻瓷磚翻新維修、外墻石材翻新、屋面瓦翻新維修等專(zhuān)項工程的設計安裝服務(wù)。
咨詢(xún)熱線(xiàn)：188 1026 5310
轉載請注明出處：http://m.sole-blast.com
